作者：那个胖师傅是我

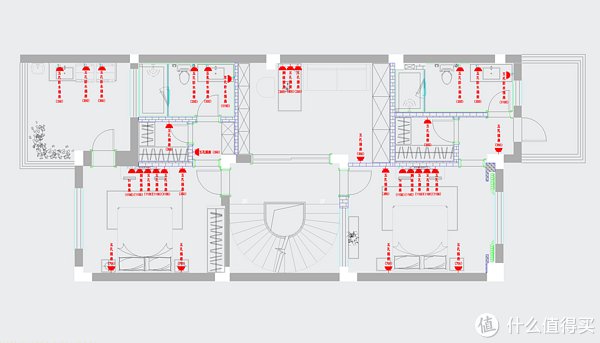

上面这张开关插座图是比较常见的，优点是通俗易懂，大部分小伙伴都能看懂。
也是目前的主流标注法：位置+文字说明

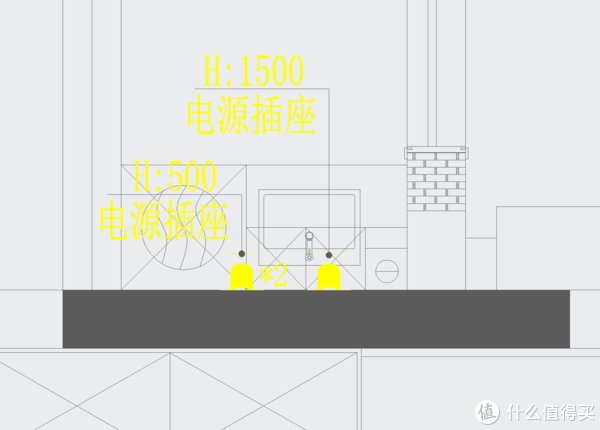

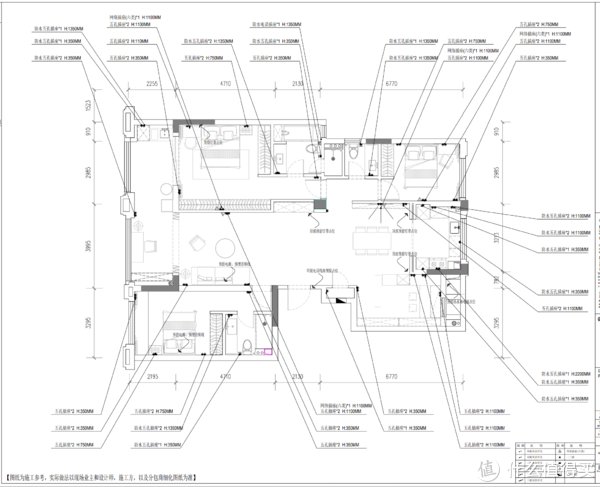

再早期一点的图长这样



稍后我们来仔细分析一下问题出在哪儿……
开关插座越多越好？随着现代装修的发展，不知道为什么就延伸出了个——开关插座越多越好的概念。于是不管什么什么样的户型房间都会设计非常多的插座、开关。于是，第一张图纸就诞生了，内容“丰富”且易于理解。
但是实际装修中却会出现各种问题，为什么呢？

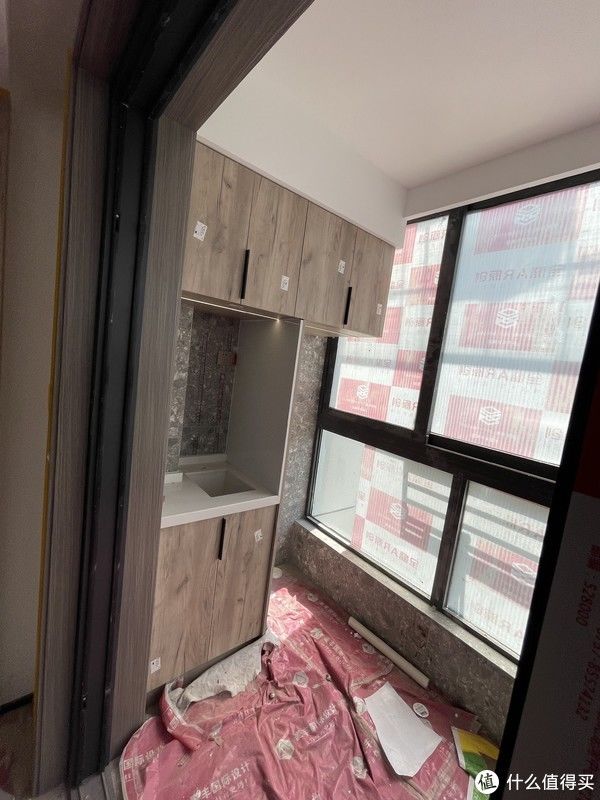

放大一点看一下

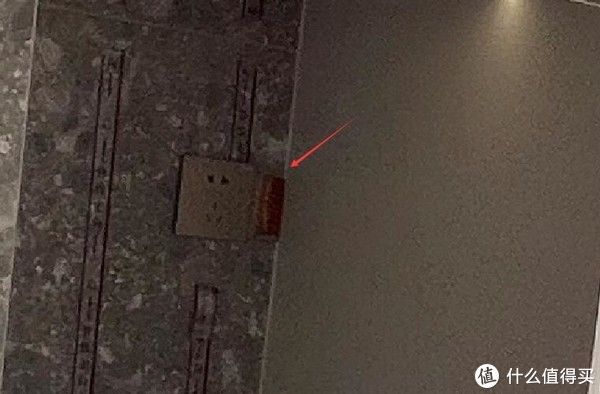

柜子安装好之后发现，原本的插座被挡住了……
为啥会这样呢？
没有水平坐标的设计图无论是目前主流的第一张图，还是第二张早期图纸，都没有约定水平坐标的位置。
换句话说：师傅可以自由发挥。
因为没有将位置定死，所以师傅根据自己的经验发挥，而业主也不可能时时刻刻盯着，最终就会出现这样的情况。
当然也有小伙伴会说做柜子的时候为什么不过去一点呢？做宽一点不就挡不住了吗？看图纸做宽一点其实是不行了，因为洗衣机和干衣机叠起来没有位置了，加宽要加到10CM左右才能不盖住。
这种情况不管怎么让步妥协，都会有人受到伤害 而且大概率是业主。



我们在开看一下，实际上这个插座，住台盆上方左移完全没有问题，但是因为设计师前期没有确定位置，工人随意发挥就成这样了。
那么这个时候业主能不能对设计师发难呢？
不能。因为图纸你已经签过字了，所以他免责。
你问胖师傅咋办？胖师傅给你的建议就是在早期设计阶段就把家电、家具、其他设备看好，这样才能精准定位。这个看好，甚至是看好款式，我们再来举个例子。

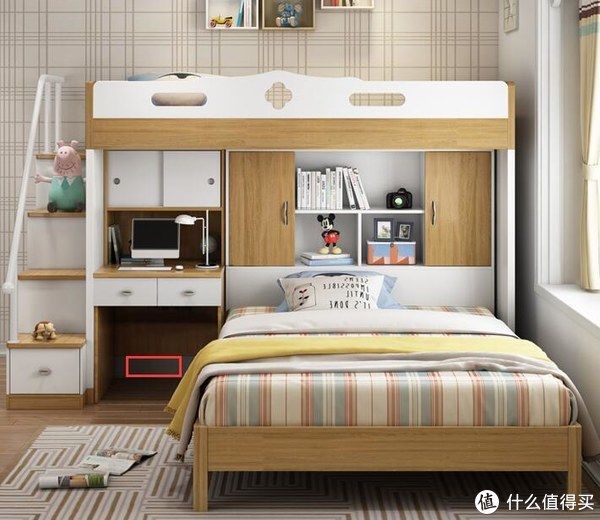

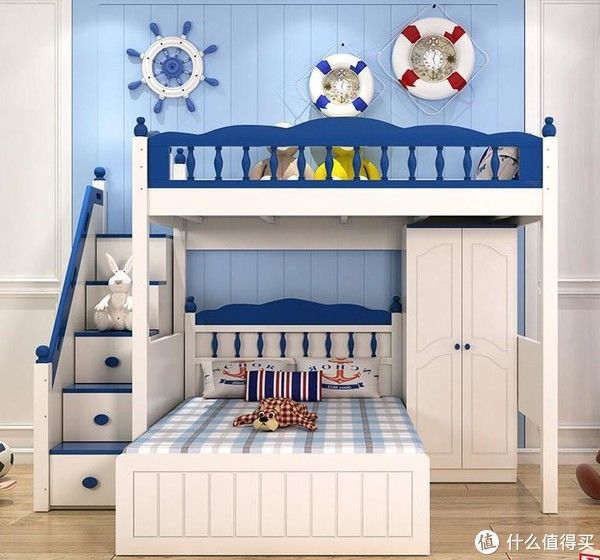

都是高低床门道很多现在很多家长都喜欢给小朋友房间放个高低床，设计之初如果不能定好高低床的款式，就很难确认附近的开关插座布置。

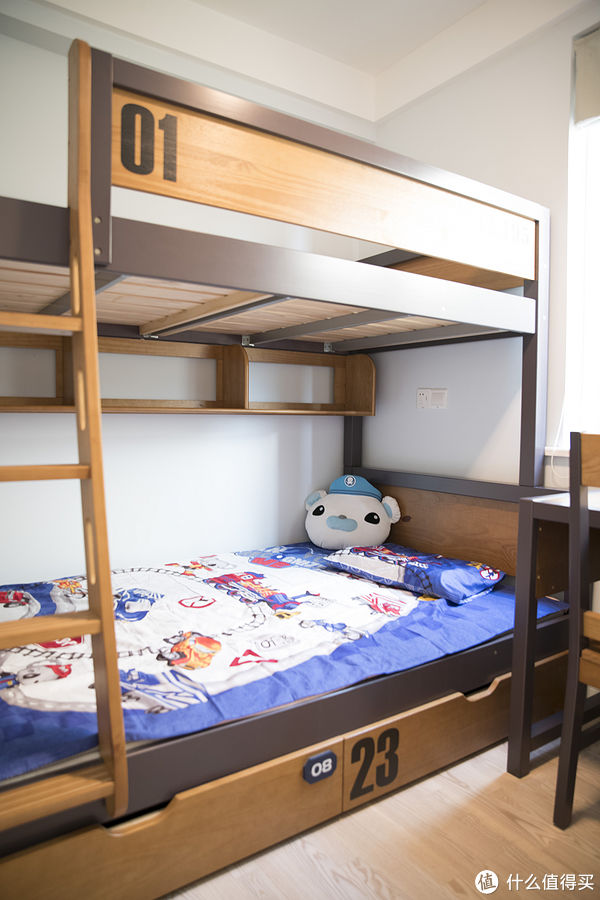

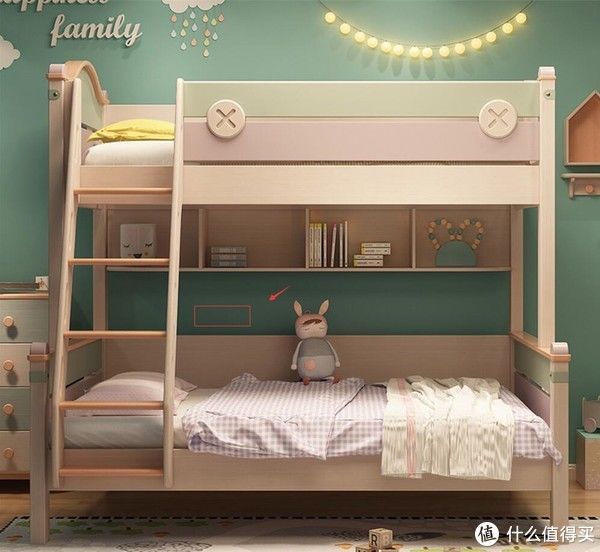

这个是胖师傅团队早几年的设计，业主定好了款式快关插座的位置就方便固定，小朋友睡觉关灯就很方便了。

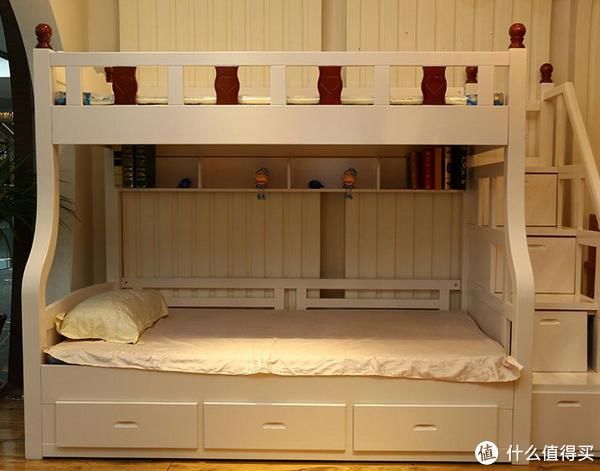

不同款式的开关插座设计位置有差异













对于一些影响开关插座定位的家具，胖师傅建议大家能够尽早选好款式，对于影响较小的，比如床头柜，只要在早期确定床的宽度，由设计师给到床头柜的高度和宽度不能超过的尺寸，在这个标准内采购一般不会出现问题。

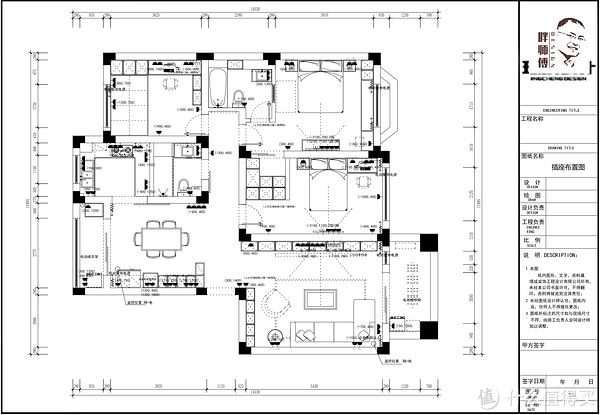

明确坐标位置的图纸长啥样


上图是标注坐标的一种，看起来比图一复杂，但是可以精准定位，缺点是如果同一水平面插座位置多了，工人师傅容易看错。
