建筑工程施工图识图方法
第一节识图基本知识

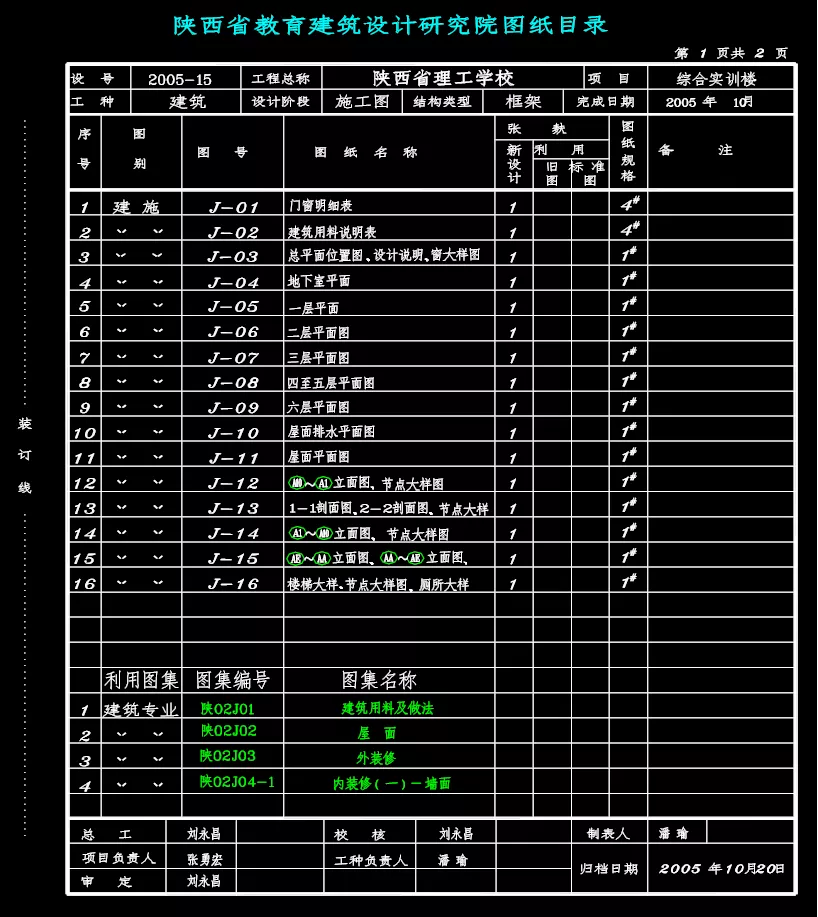

第二节建筑工程识图方法概述

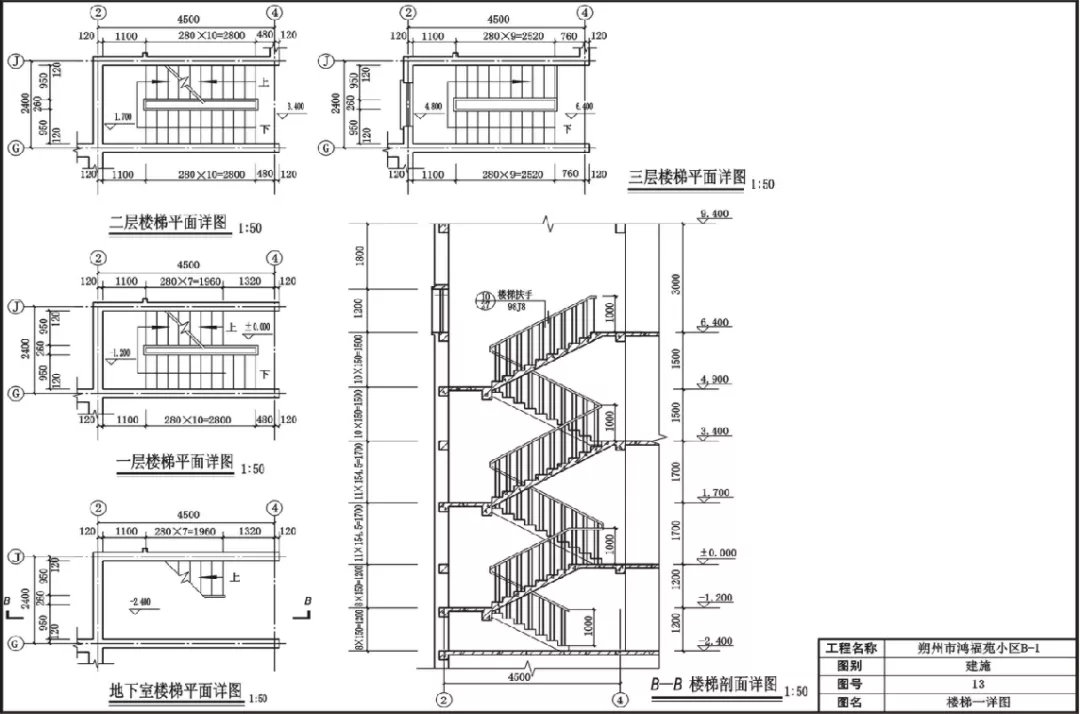

第三节建筑施工图识图方法

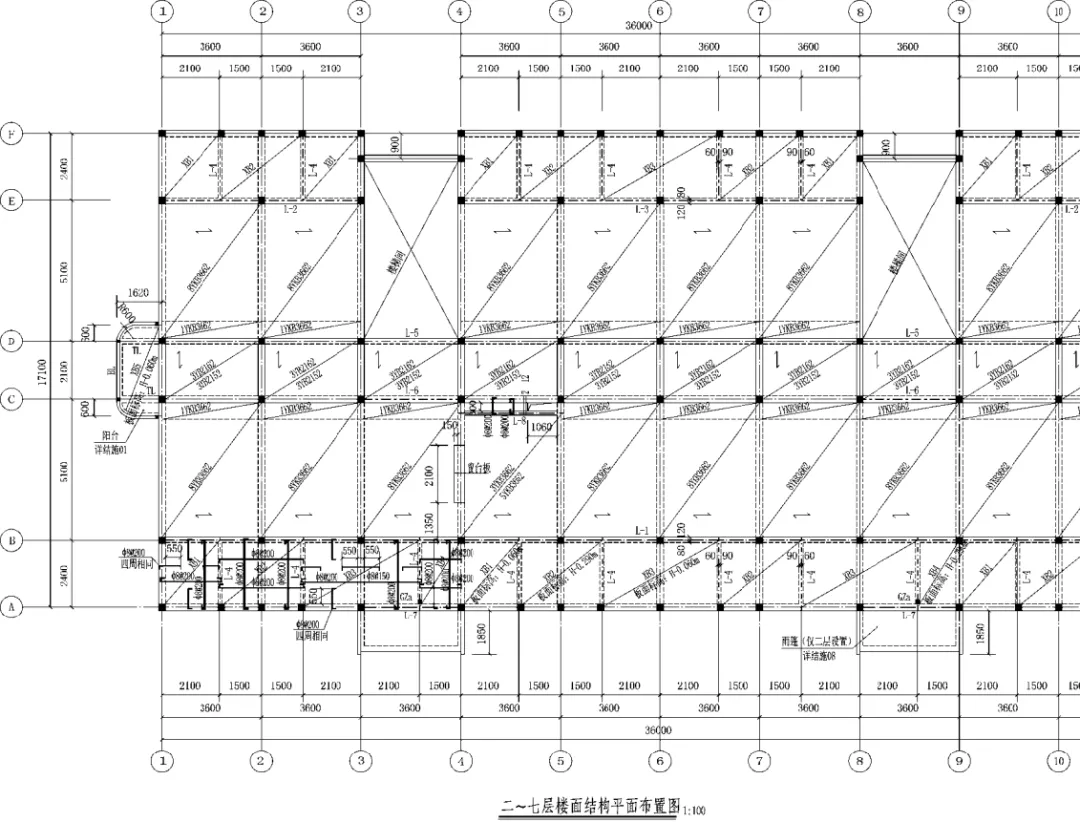

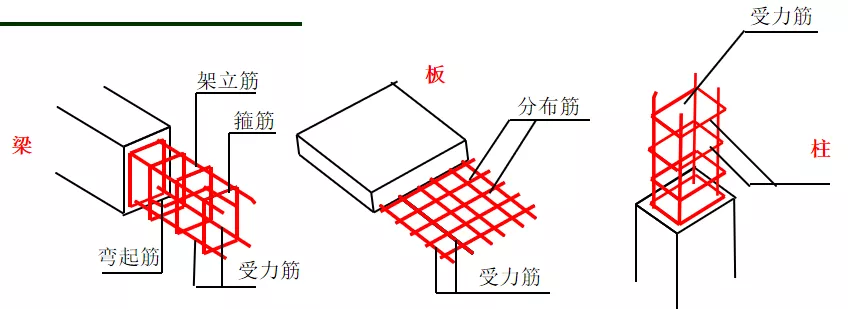

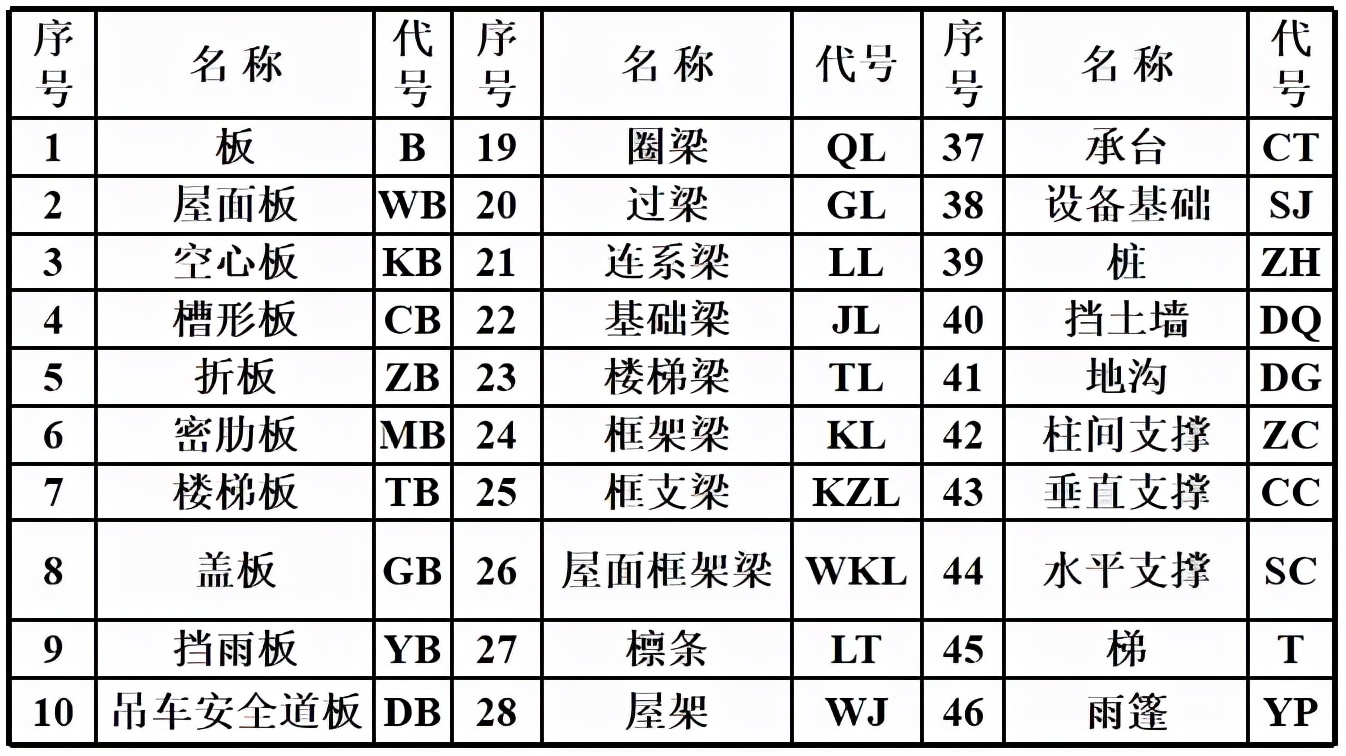

第四节结构施工图识图方法
第五节设备施工图识图方法
第六节识图注意事项

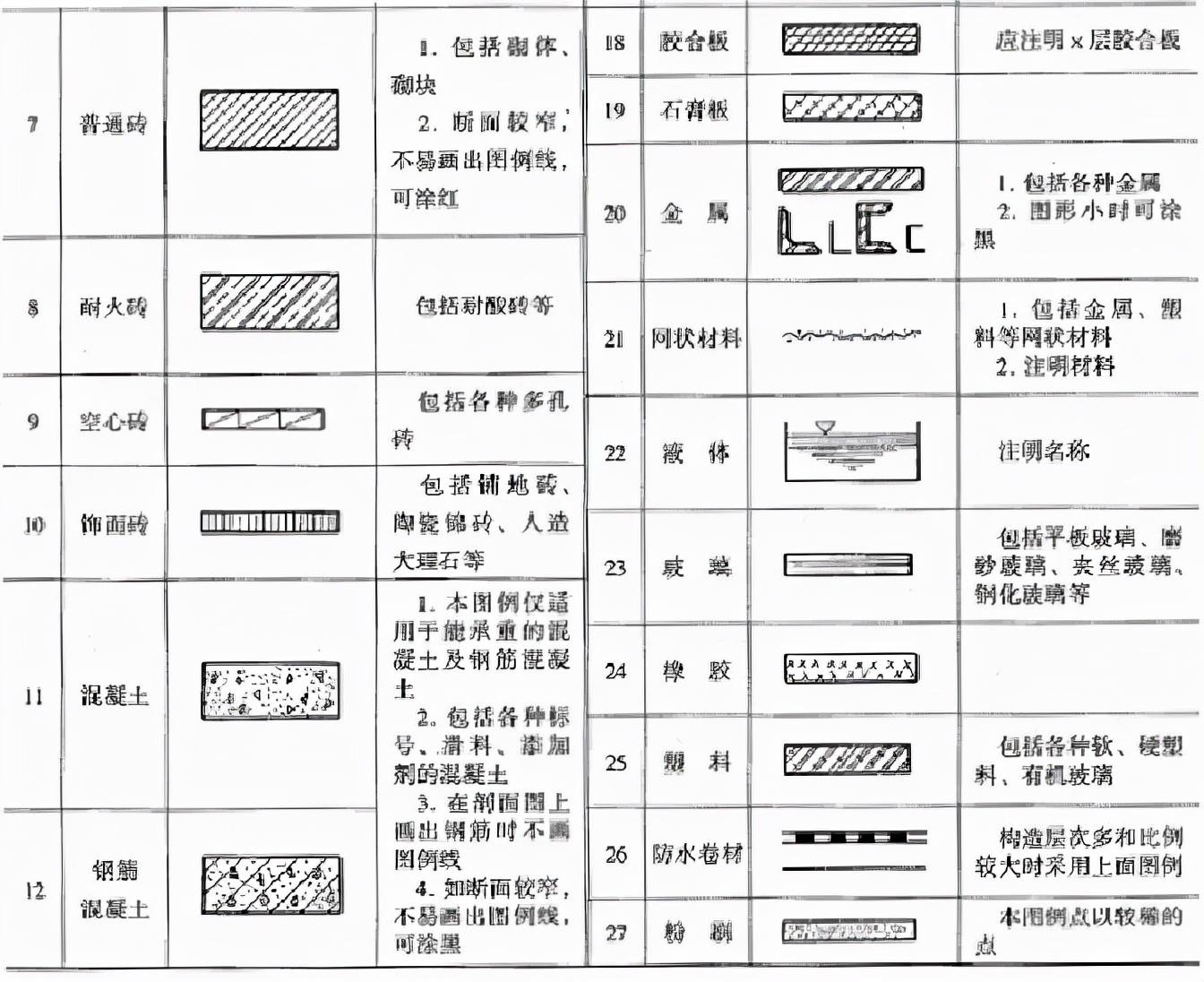

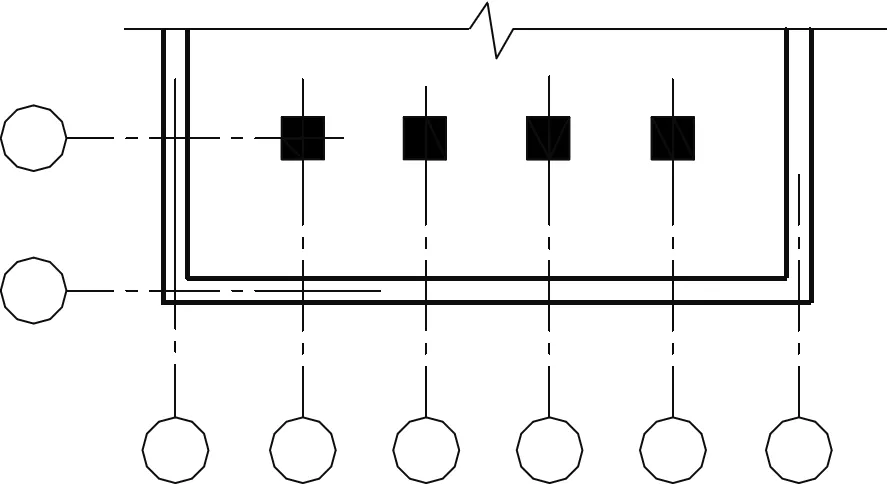

识图基本知识

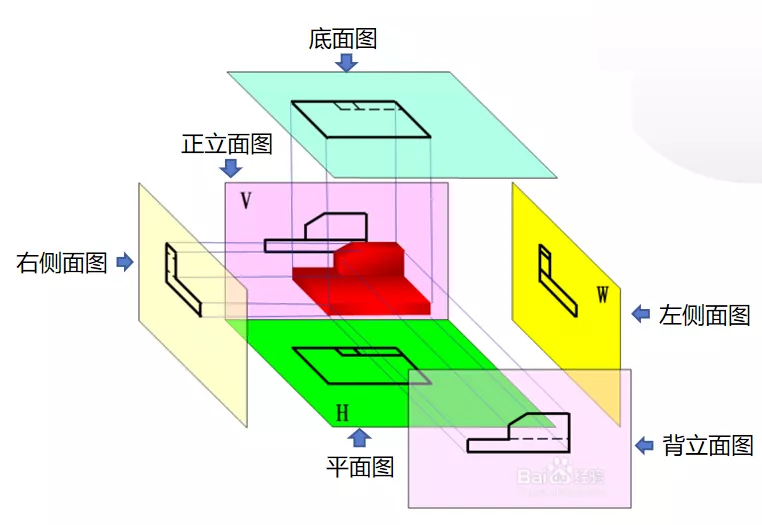

一、六面视图
在三面视图的基础上，按照“长对正、高平齐、宽相等 ”的三等关系再增加三个投影面形成六面图。

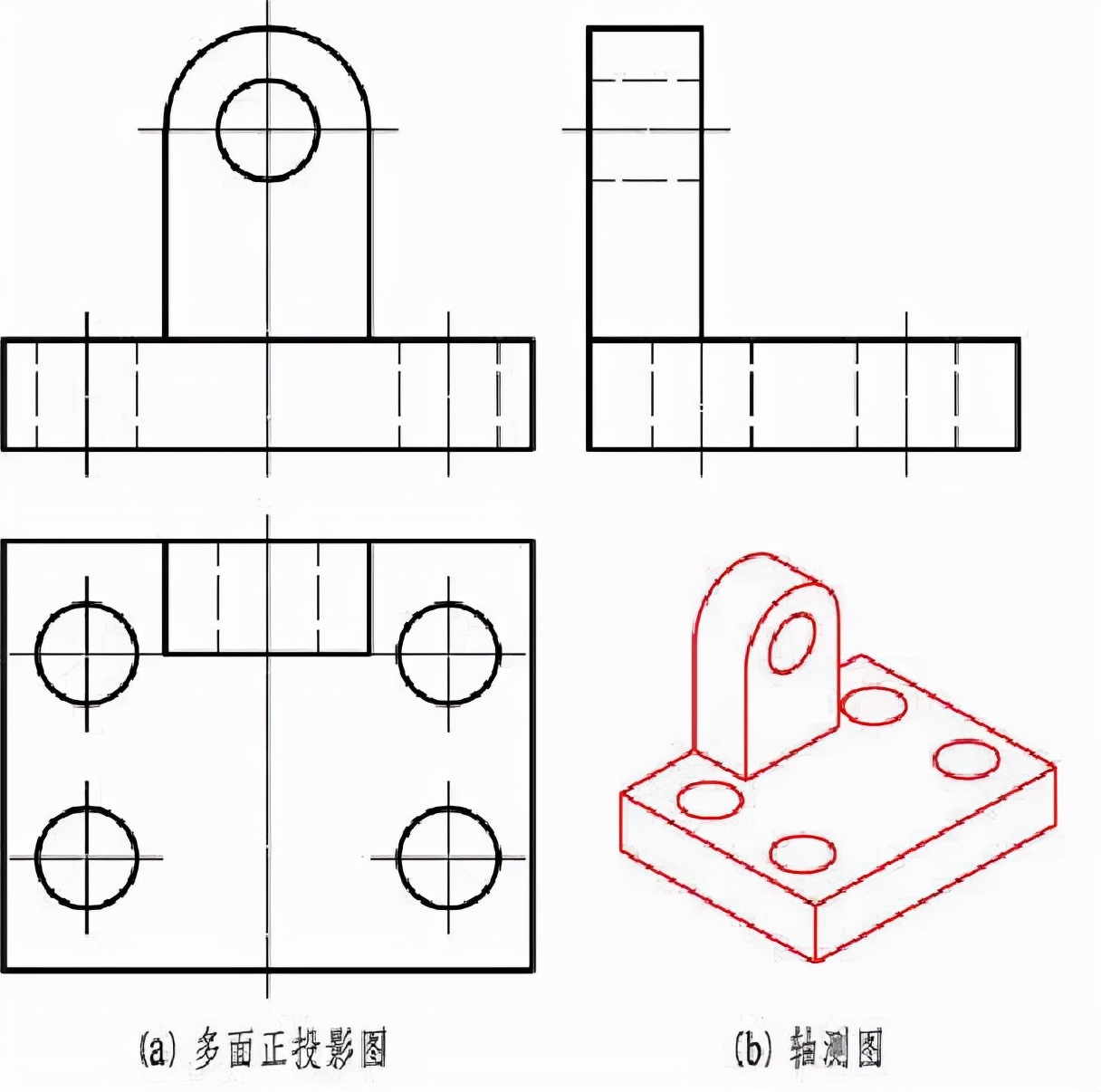

投影线垂直于投影面产生的投影叫做正投影。

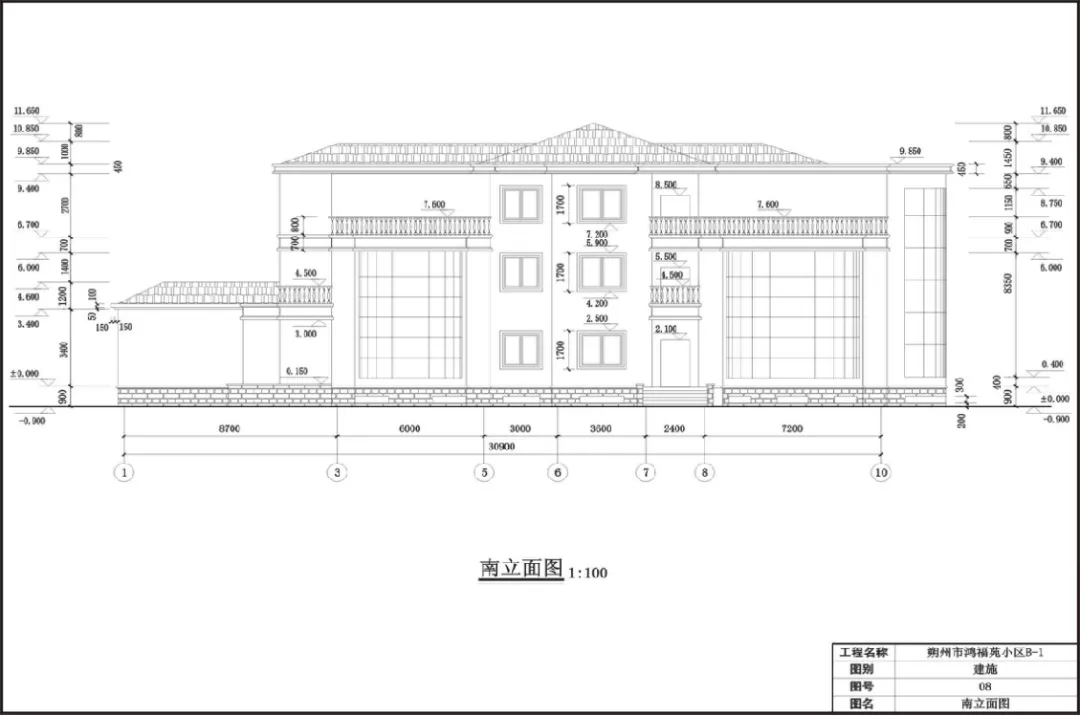

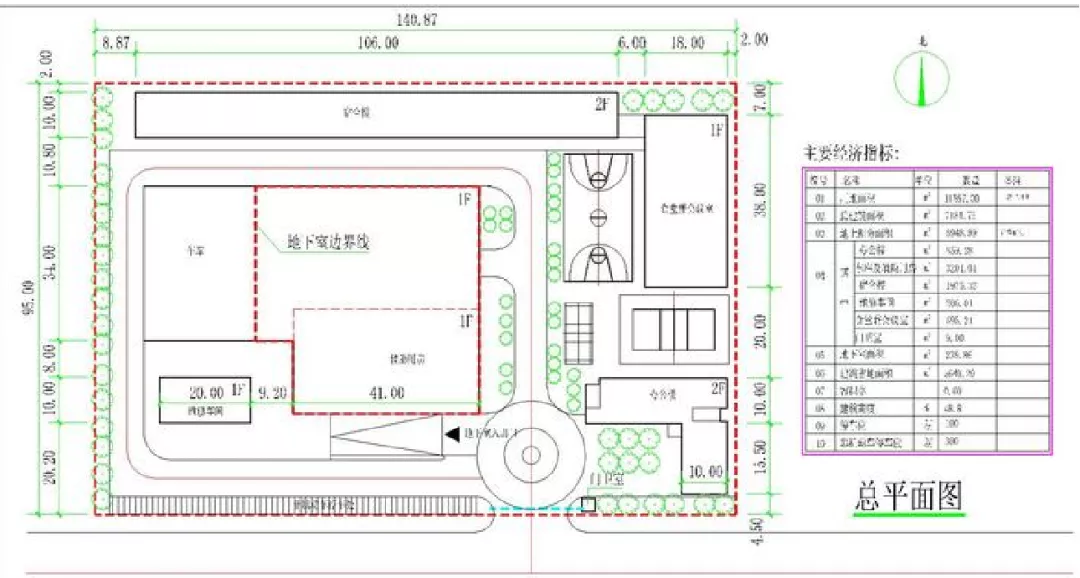

建筑工程施工图中常用的平面、立面、剖面图都是建筑物的投影图。

二、剖面图

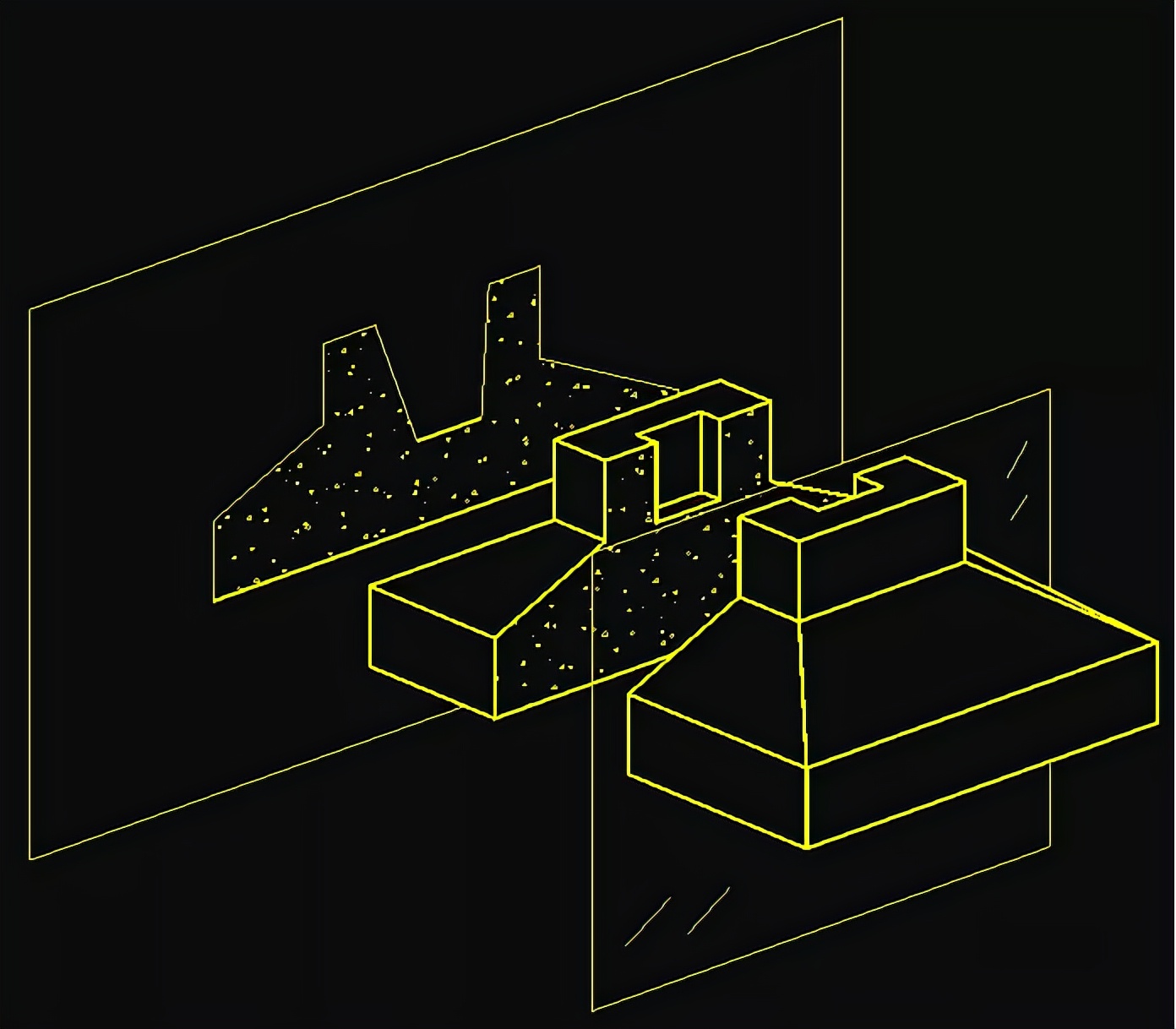

剖面图又称剖切图，是通过对有关的图形按照一定剖切方向所展示的内部构造图例，剖面图是假想用一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分，对于剩余
的部分向投影面所做的正投影图。
剖面图的形成：
剖切----移去----投影

剖面图的类型：
1、全剖面图：用假想的平面把物体全部“切开”所得的剖面图。

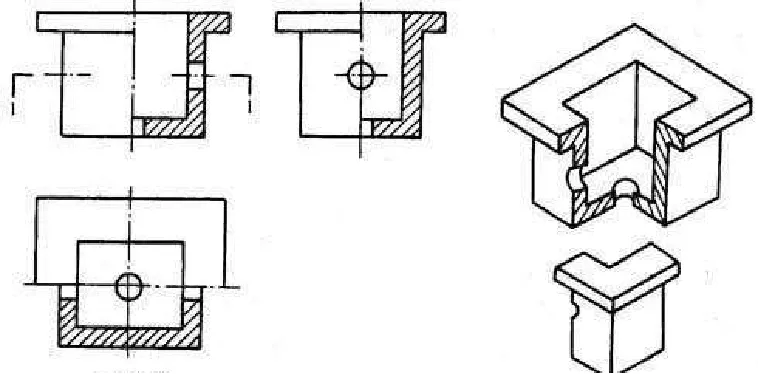

2、半剖面图：当形体具有对称面，并且内外结构都比较复杂时，可用两个相互垂直的平面去剖切形体，以图形对称线为分界线，一半绘制形体的外形（投影图），另一半绘制形体的内部结构（剖面图）。

3、局部剖面图：保留形体的完整外形，仅在局部进行剖切反映物体内部关系。

4、分层剖面图

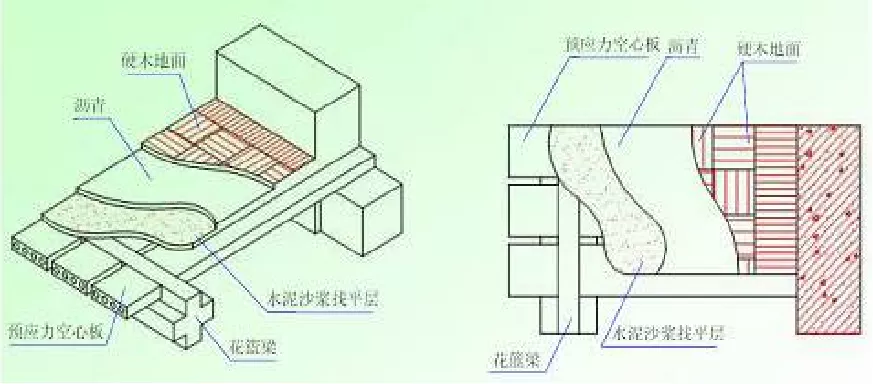

在建筑装饰工程中，为了表示楼面、层面、墙面及地面等的构造和所用材料，常用分层剖切的方法画出各个不同构造层次的剖面图。
