新型悬挑承力架安装，注意事项！
1、局部有“素性混凝土”情况下的正确预埋方法

预埋件安装时，必需要将预埋件埋入结构梁、柱、剪力墙的钢筋混凝土内，严禁埋入建筑物的素混凝土内。如果有素混凝土阻碍预埋件安装时，可以适当避开。如果无法避开，则要采取以下措施中的一种：
（1）、采用加长预埋螺栓或螺杆直接安装时，要求预埋螺栓长度垂直伸入梁、柱、剪力墙混凝土内140mm长；
（2）、在每根工字钢安装位置素混凝土处增加300mmｘ300mm钢筋笼，钢筋笼应为直径10mm以上Ⅱ钢筋组成，钢筋间距100mm ，每个网格交叉点要有钢筋垂直伸入主体构梁、柱、剪力墙内，共计16根，锚固长度按照国家相关规范，钢筋笼中心即预埋件中心点，此种加固方法要求钢筋伸入梁、柱、剪力墙的方向和预埋件伸入混凝土的方向平行。
2、安装预埋件及浇筑混凝土需注意事项

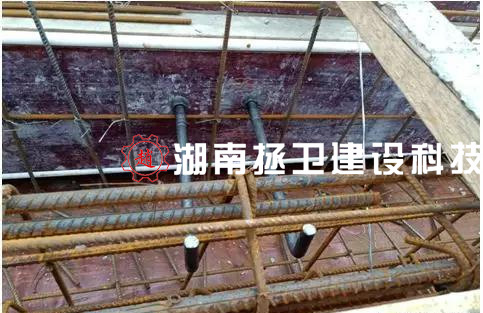

预埋件安装时，需确保预埋件与模板接触面的无缝隙紧贴，防止砼浇捣时，混凝土浆水渗入到预埋件的管内部，而影响下道工序（双头螺杆）无法安装。预埋件安装完毕后，砼浇捣时，严禁振动棒直接与预埋件接触，以确保预埋件不被损坏或发生偏移。

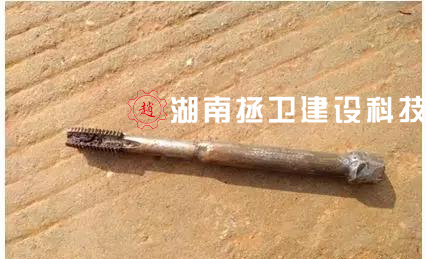

3、如有砼浆渗入预埋件的管内，可用“攻丝钻”打通的方法予以补救。

4、预埋安装时不确定因素众多：有遗漏预埋的、有预埋件被振动棒振坏的、有预埋时产生偏位等情况发生导致预埋件失效的备用方案：

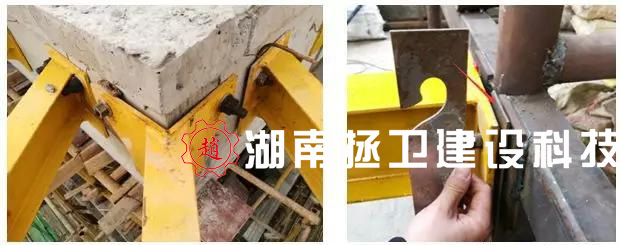

用“水钻”在对应位置开一个Φ20.5大的“对穿孔” ，再用上图所示的加长螺杆进行“对穿连接”安装。

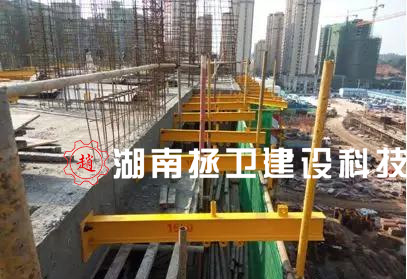

5、为保证新型悬挑承力架安装后的整体美观，上拉杆、下撑杆、悬挑型钢梁这三种预埋件的设置，均应尽可能设置在相对同一高度。为提高预埋件的使用安全，确保预埋件的受力最大化，所有预埋件位置的设置，在低于砼浇捣面10cm至20cm处的范围内（见下图），为最佳预埋位置。

6、剪力墙部位上预埋，如建筑模板采用的是铝模，考虑到铝模下K板的拆模时间比较长，如果施工方允许让悬挑梁特殊部位有高低落差，那悬挑梁预埋件设置的位置可调整在K板以下8cm至10cmn范围处，这样便可在砼浇捣后的第二天就可安装悬挑梁的进度计划。

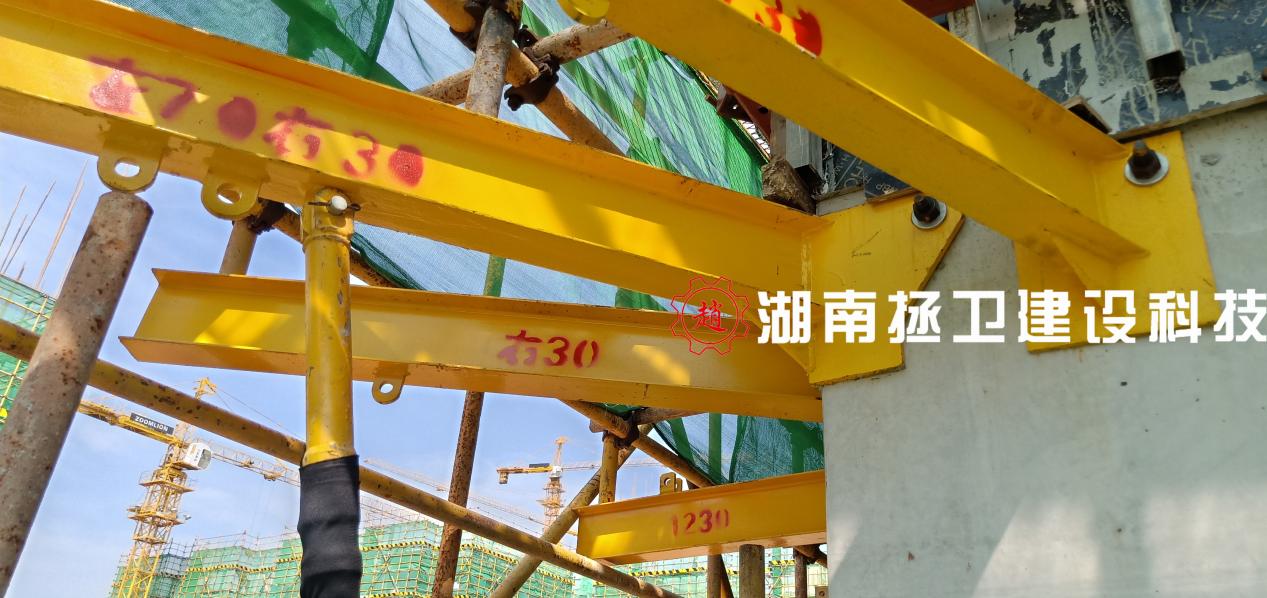

7、根据设计要求，当悬挑梁长度大于1750mm时，需在悬挑梁下端增设下支撑杆。支撑杆的下撑点设置在悬挑层的下一层，下支撑杆的预埋件需在悬挑层的下一层砼浇捣前提前预埋。如遗漏了下支撑的预埋或不具备设置下支撑条件时，就立即采取其它卸载方案，比如再增设一道上拉杆或降低上部双排钢管脚手架的悬挑高度等。

8、梁外侧有飘窗板凸出时，斜拉杆上拉接点的预埋，放置在梁下方。同时，为了安全，脚手架内外立柱间距适当缩小，改为630mm 。
