作者：iN在
一直觉得装修的时候如果看设计师的效果图是一个坑。我们最多也就是从设计师的效果图里面看到一些装修好的效果，当然这也是效果图的一个最大功用。
不过，我们很难去看到设计中的一些不合理的东西存在，例如我们要摆放一个家具，或者修改一个电路管道，这些设置会不会和其他内容形成干涉？让我们本来想得好好的东西因为尺寸差别很难实现？在真正的装修设计的过程中，这就是一个个的坑了。
虽然iN会使用Maya或者3D Max这类的效果图制作软件，但这次的装修设计还是选择了自己更熟悉的SolidWorks来做。

SolidWorks算是有一段时间iN吃饭的家伙。所以用起来也是相对于比较顺手的。
用起来挺简单的，实际测量一下房间的具体尺寸，尽量做到精准测量，这个工作凡是会用卷尺的哥们基本上做起来都不会有太大问题。

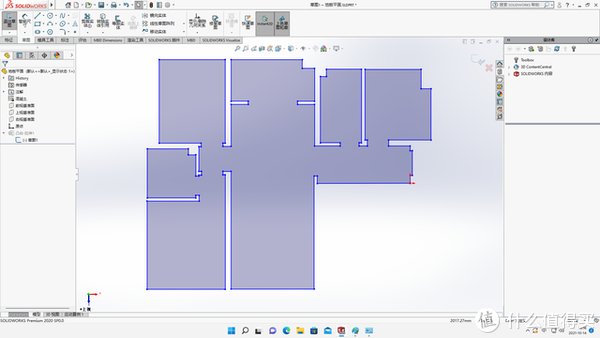

依据测量数据，我们可以先建立起来这个房间的平面布局。

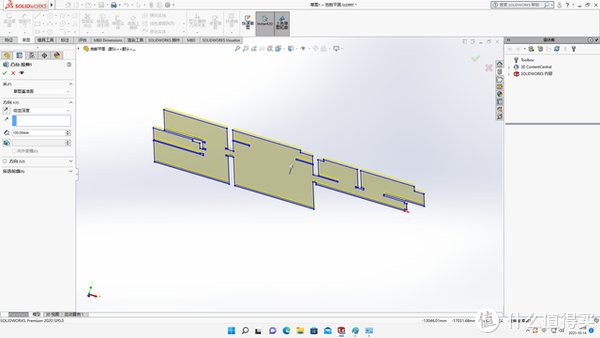

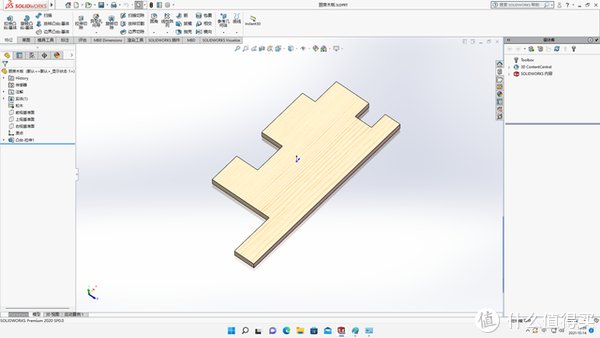

【热水器|装修的效果图都是坑，说说我为啥用SolidWorks做装修设计】然后可以通过拉伸的功能先将地面做一个实体化。

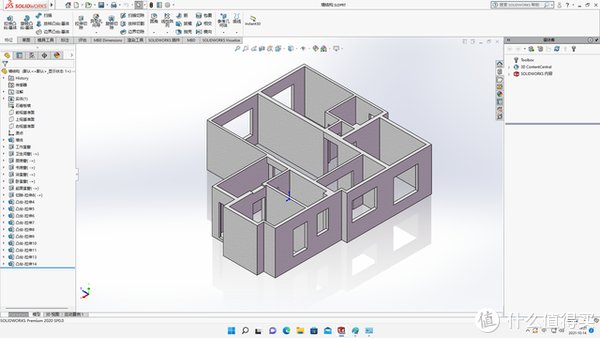

通过地面的轮廓你也可以制作墙体：

根据测量数据在墙体上把门窗的位置进行切割，两者组合起来就已经是你的房子的基本样式了。
得益于我们现在电商平台的发展，想放到房间中的任何设备其实都可以在电商客服那边要到精准尺寸数据，和房子一样做个建模就可以把希望放入房间的各种设备都数字化。

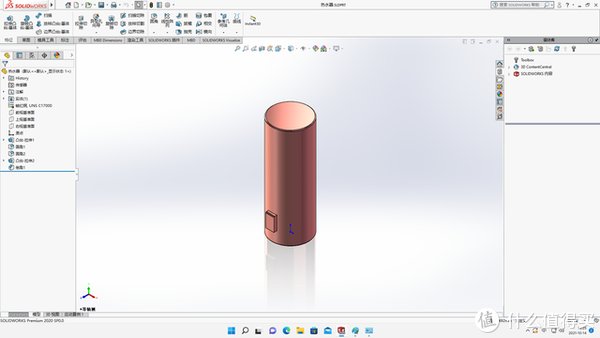

例如这个热水器就是找到海尔的客服要到的尺寸数据，完美的生成在计算机中。

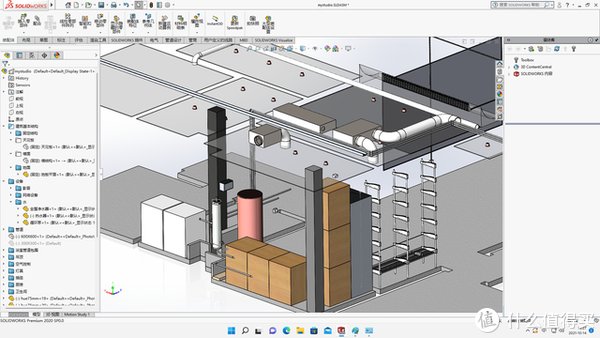

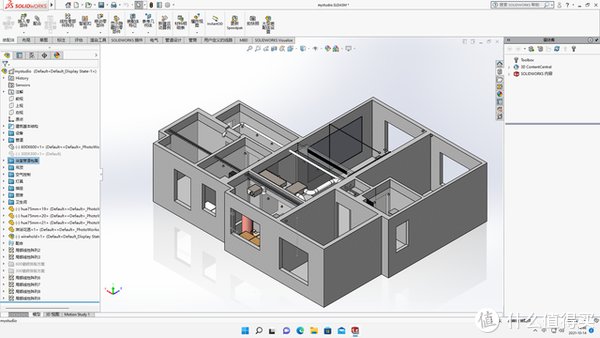

最终热水器和其他虚拟的设备一起放入房间的模型中。
这其实就已经可以把我们安排设备，和定义尺寸等等一系列操作完全数字化。物品的摆放空间则可以在各种设备没有真正购买之前就做到心里有数。

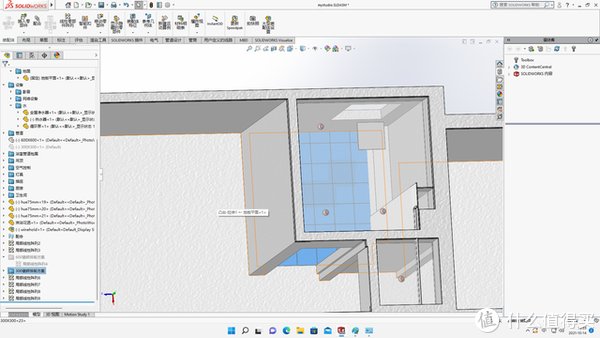

而且对于一些装修用的材料，也可以依据设计结果直接来计算用量。例如iN的浴室中的瓷砖贴装方案就利用了不同的尺寸方案来进行设计。

最终的结果就是iN的浴室瓷砖一块浪费都没有出现。其实避免物料的浪费，才是真正在家装过程中最能省钱的做法。
而且现在的中国人都赶上了一个最好的时代，这句话我是一直在说。也就是说我们的制造业真的是极其发达。厨房里面的原始水间位置有两个地台，分别是烟道和暖气的管道保护凸起部分。对安装热水器和净水设备就造成了影响。于是在这个区域直接画出了一块木板的形状。

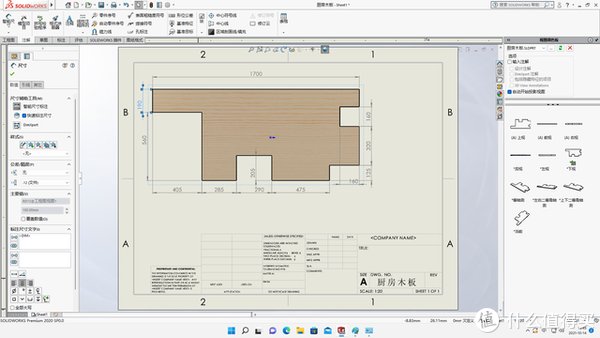

通过工程图的生成功能，iN直接把下面这张图发给制作木材的厂商：

只用了三天的时间，iN就直接收到了一块完美切合目标区域的模板。这其实是我们每个人现在都应该享受到的制造业红利。想要一件东西只要你能给出制作参数，厂商就能给你制造出来。

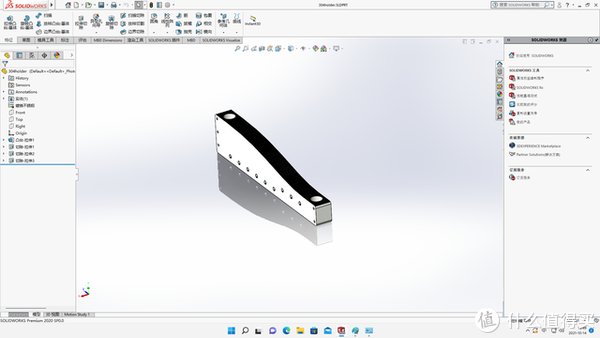

再比如这个零件，偶然间iN看到了一间豪宅中的酒架子。
