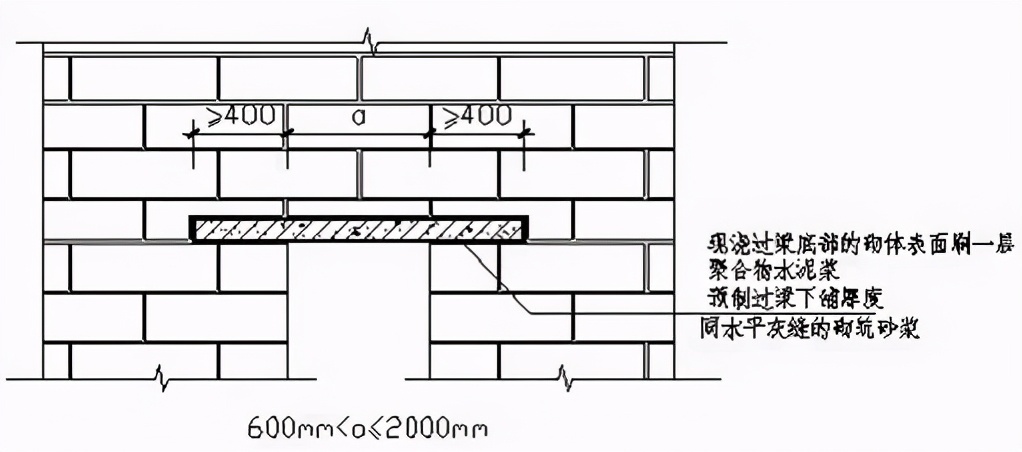

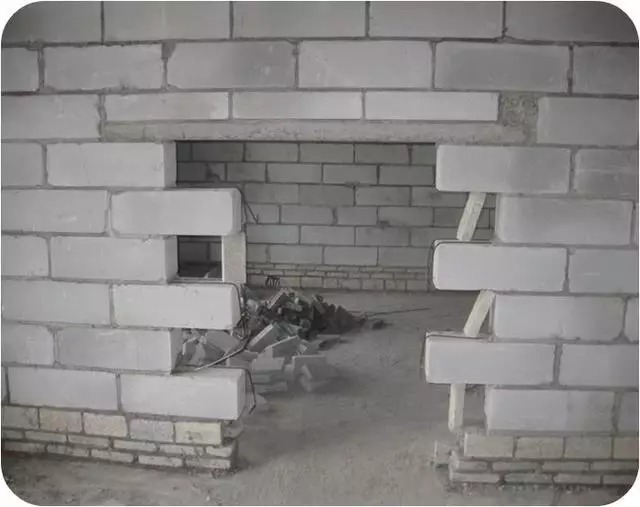

洞顶过梁设置示意图



5、拉结筋设置要求
框架柱与填充墙之间沿柱设置2Φ6@500（或按砌块模数≤60 cm）设置拉结筋，其伸入墙内长度不小于70 cm，且不小于墙长的1/5。（或按砌块模数≤60 cm）设置拉结筋，其伸入墙内长度不小于70 cm，且不小于墙长的1/5。
若遇斜梁，拉结筋的设置相同。抗震烈度为六、七度的地区宜通长设置；抗震烈度为八、九度的地区应通长设置。

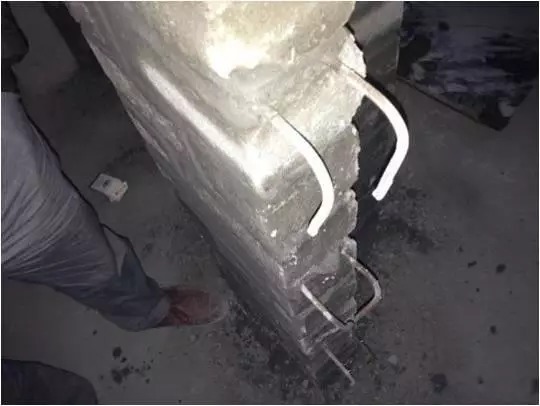

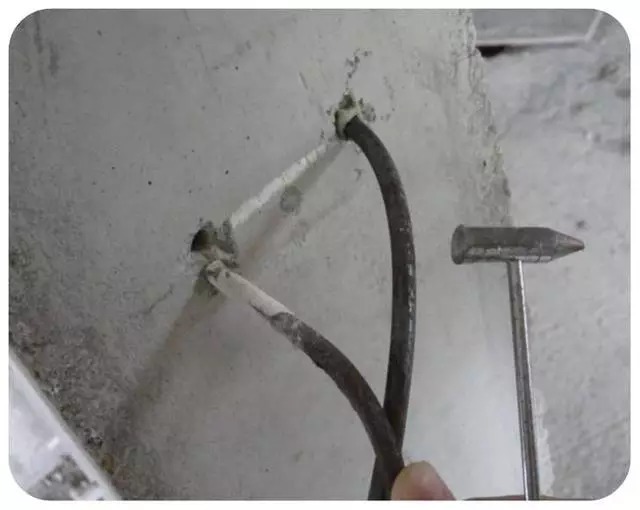

后置拉接筋钻孔除灰不净，不起拉接作用

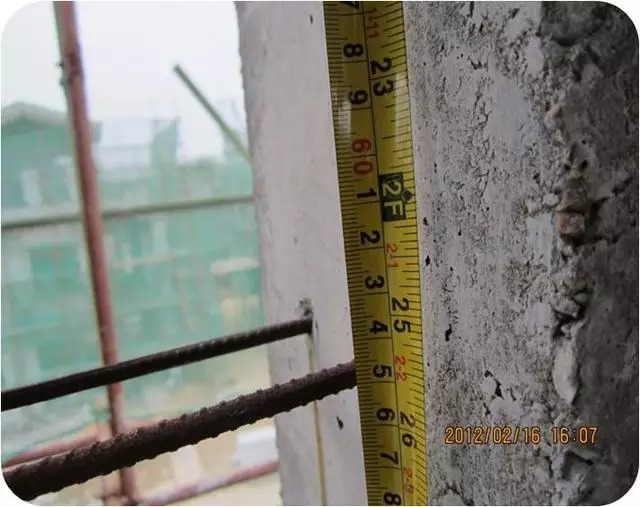

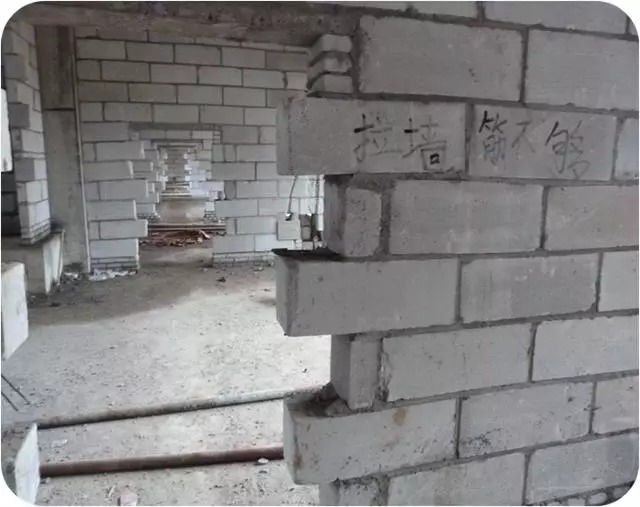

拉结筋间距大于500mm或不符合砖模数

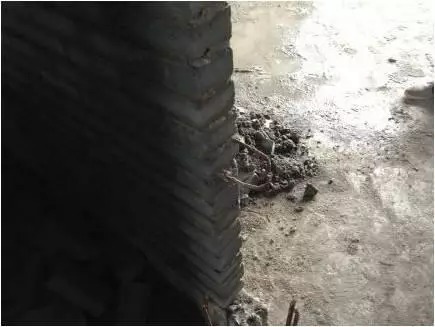

施工洞口未预留拉结筋



规范【GB50203-2002第3.0.4条】规定：施工洞口侧面离交接处墙面不小于500mm,洞口净宽不超过1m,按规范要求留设过梁、阳搓及拉结筋，保证施工洞口填堵后墙面的整体性、稳定性，防止抹灰层开裂。

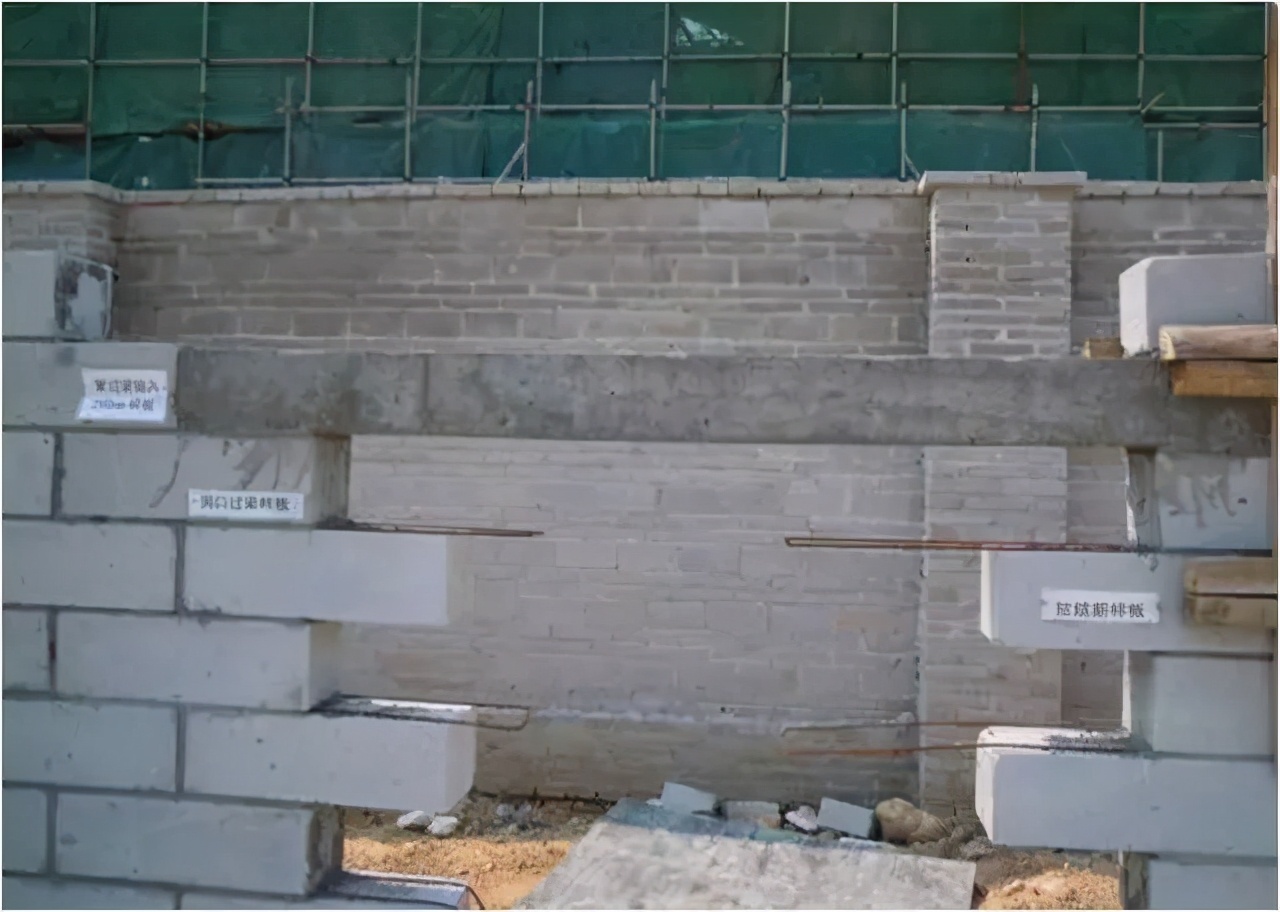

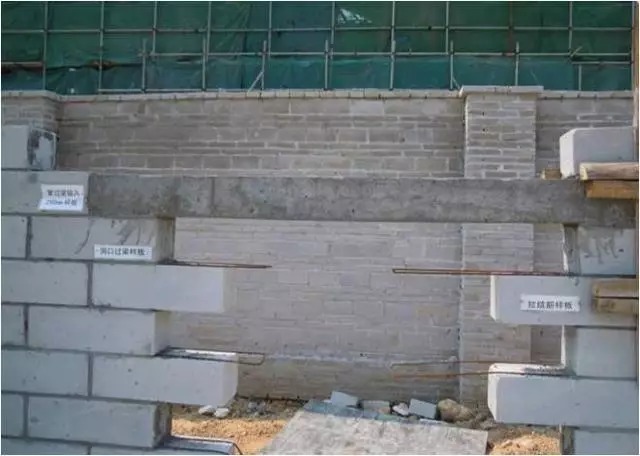

砌体与构造柱、抱框柱拉结筋



错误：120墙设置一根拉结筋



正确1
