「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

目前 ， 大众装配的发动机系列有EA888系列 ， 包括18T和20TSI ， 有EA111系列 ， 包括14TSI和新4阀16发动机；其它的发动机为EA113系列 。 从大众发动机量产来看 ， EA888为主流 ， EA111为趋势 。 EA888系列发动机又分为阶段0,阶段1和阶段2,目前已产迈腾基本采用阶段1,CC采用的是阶段2的发动机,阶段2与阶段1最大的区别是机油压力控制,新设计的机油泵从动轴相对主动轴可以轴向移动,从而变供油量.发动机转速小于3500RPM时,供油压力为1.8BAR,转速大于3500RP时,供油压力为3.3BAR,由此采用2个机油传感器,高压传感器F22直接连接J623,断路会由发动机产生故障码;F378低压传感器直接连接仪表J285.还有阶段2发动机的空气流量计也发生了改变,采用了三根线控制.

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

EA888系列上置机芯的泄油方式与EA111系列不同 ， EA888是依靠弹簧调整装置封油及泄油 ， 如果EA888的弹簧断还机械损坏或漏装 ， 会引起液压挺柱响 ， 而EA111依靠机芯密封圈进行泄油 。

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

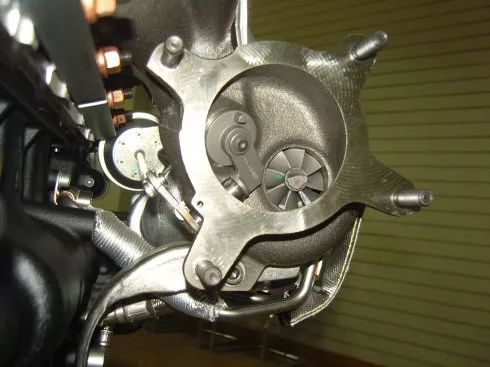

EA888阶段2的发动机采用了EA113的增压器控制杆,增压器压力调整杆调整螺丝去除

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

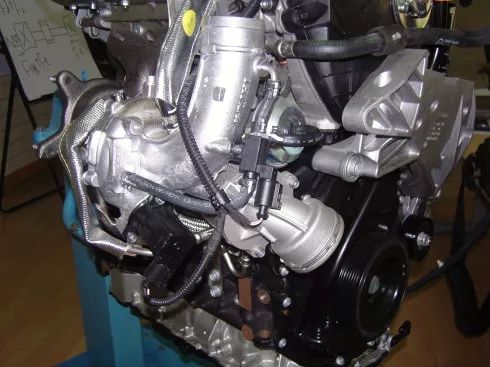

EA888发动机增压电控位置更集成化,相对于速腾18T前进了一大步,相对于宝来前进了一大步,但原理不变,断电时 ， N75的高压管和增压器调整单元的膜片室保持常通状态,怠速时就是这样的控制,加速电控调增压,实质就是减少泄压.

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

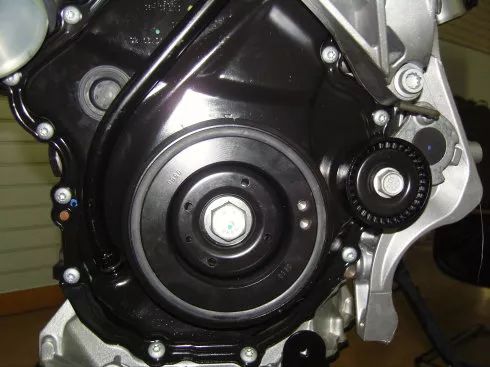

EA888系列的正时最直观的标记是曲轴皮带轮的外围正时标志

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

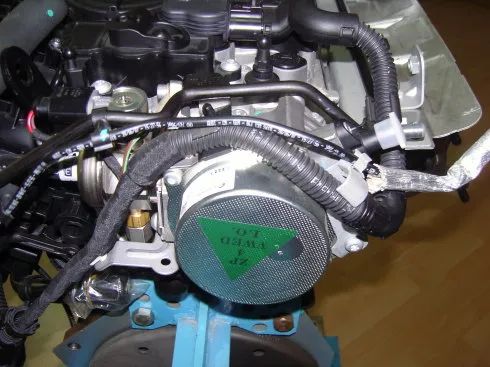

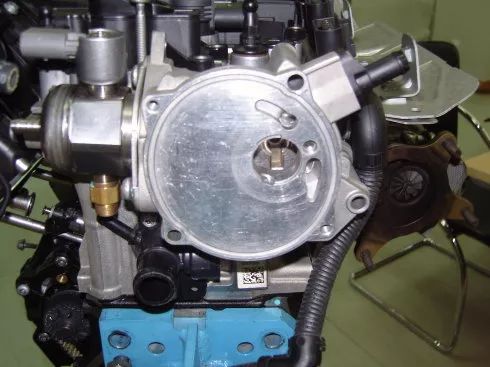

EA888发动机的真空补偿装置也有了变化,真空泵用来补偿冷启动时真空度的低态

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

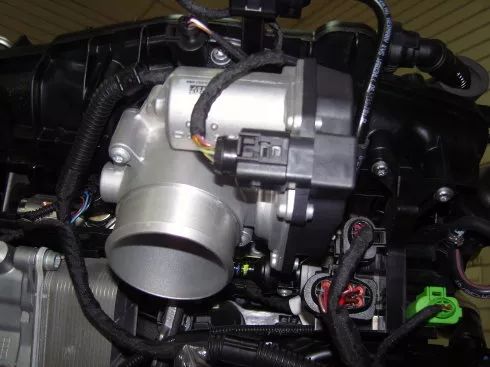

节流阀体

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

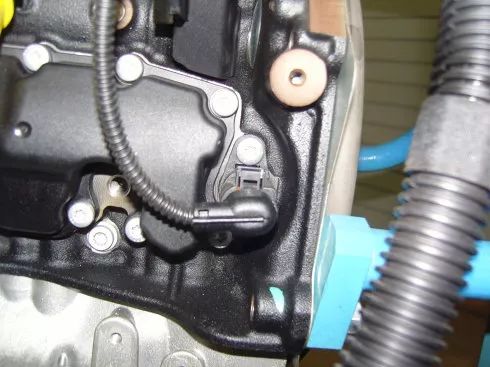

G28

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

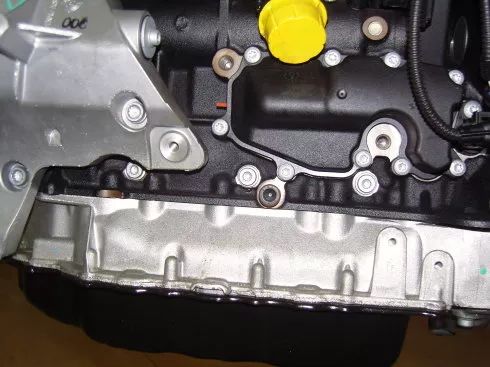

EA888主轴承座上的十字交叉螺栓连接,增强了转动稳定.

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

进气岐管转换泵室的直空也来自真空泵

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

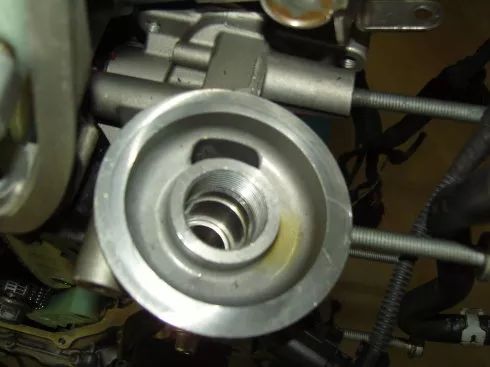

水泵的固定螺栓为反丝 ， 皮带齿轮为楔形啮合 ， 使安装工作时有加紧作用

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

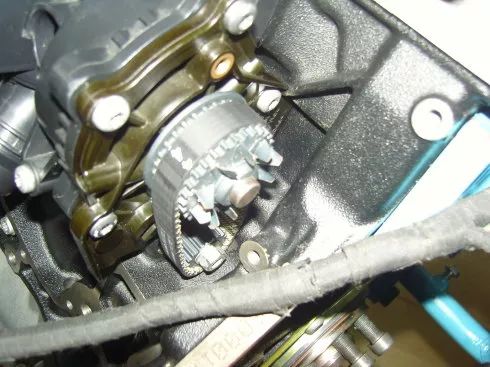

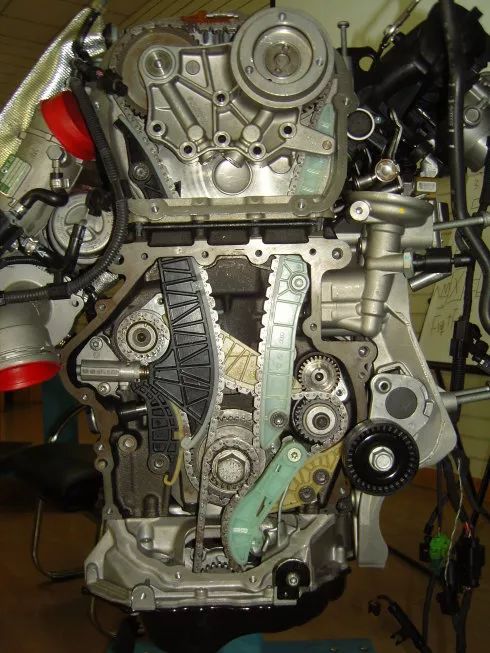

EA888发动机由于平衡轴的介入,各链条的相对位置调整相对复杂些.右侧平衡轴和惰轮间有耐磨层,维修时不建议分开.

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

EA888凸轮轴相位调节范围变大,调整的结果由G40信号反馈 ， 根据反馈和实际工况,由电控单元动态地对相位进行调整

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

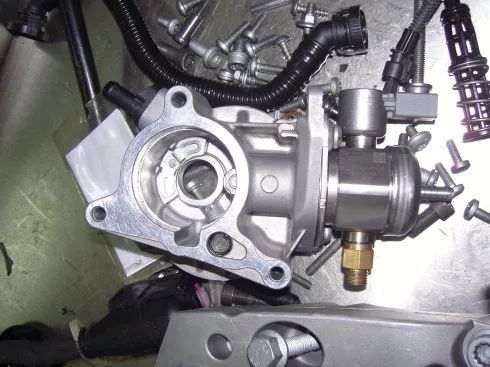

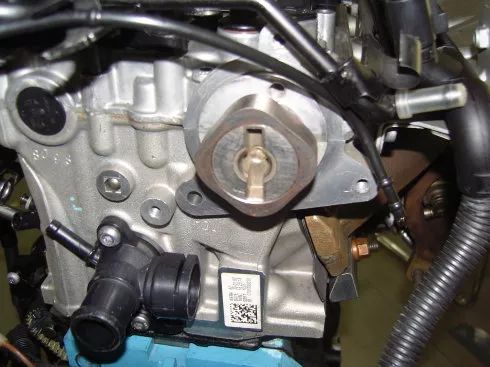

凸轮轴的偏心轮用来驱动高压泵,

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

EA888发动机的阶段2采用三代高压泵,断电时进油阀常闭,阶段1的二代高压泵断电时进油阀处于顶开状态,由此,阶段2的泵可保持直至170BAR的预高压,从而改变了冷启动时的排放,

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

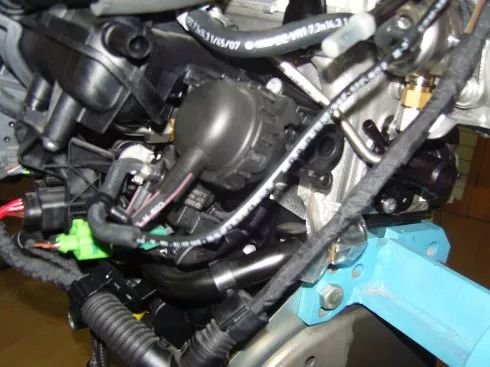

另外,直空腔产生额外空气用作曲轴箱通风的补偿.

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

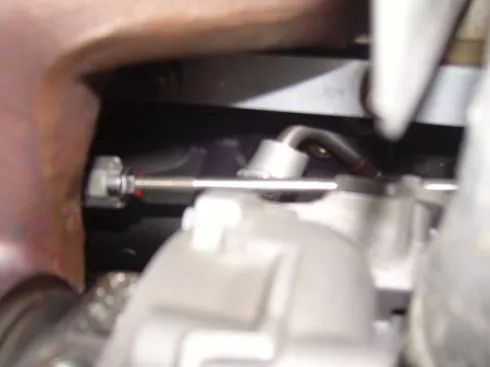

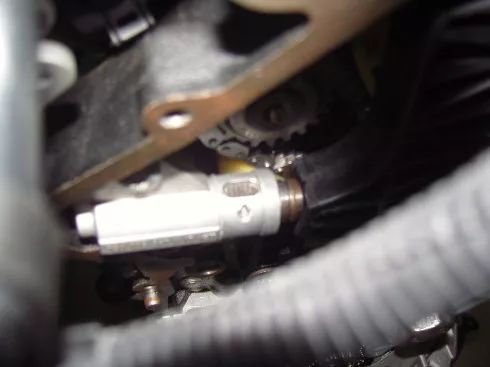

正时链条张紧器,其中螺纹损伤可能会引起在熄火时正时错齿.

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

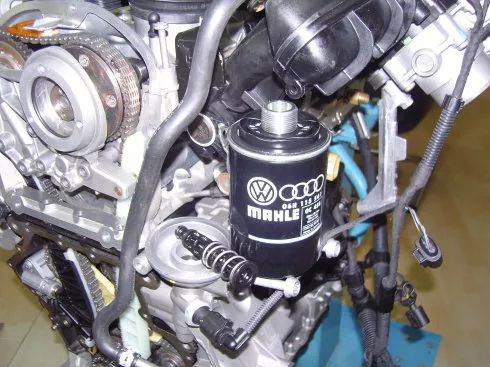

EA888系列阶段1 ， 进行强制通风改变,奥迪由于发布技术EARLIER,因此采用了阶段0外置粗滤方式.

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/ 「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

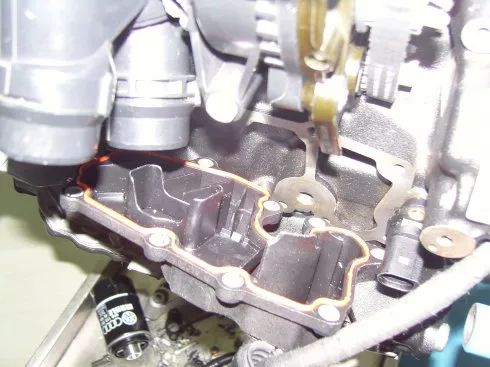

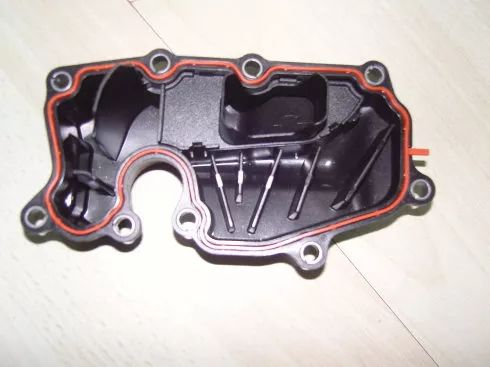

粗滤器加工室,最下端的孔将沉降的机油通过油道回收至油底壳,由于未端单向阀的作用,曲轴气体不会上行进行破坏工作.

「楚安汽车资料」大众主流发动机都不懂，你还修个鬼？

「楚安汽车资料」大众主流发动机都不懂 ， 你还修个鬼？//草丁生活 http://life.caoding.cn/

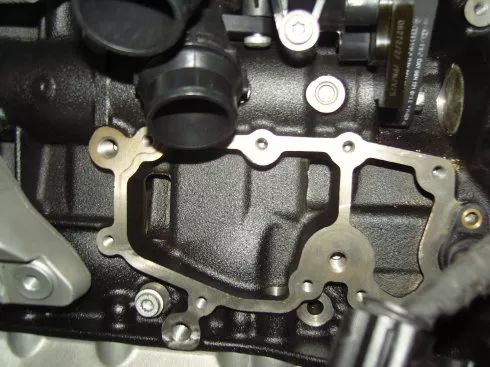

粗滤器近照,左为进,右上为出,右下为沉降.
